Timer 10-30 menit

Descriptipn:
Sebuah timer diaktifkan untuk interval 5 sampai 30 menit bertambah dalam 5 langkah menit.

Catatan:

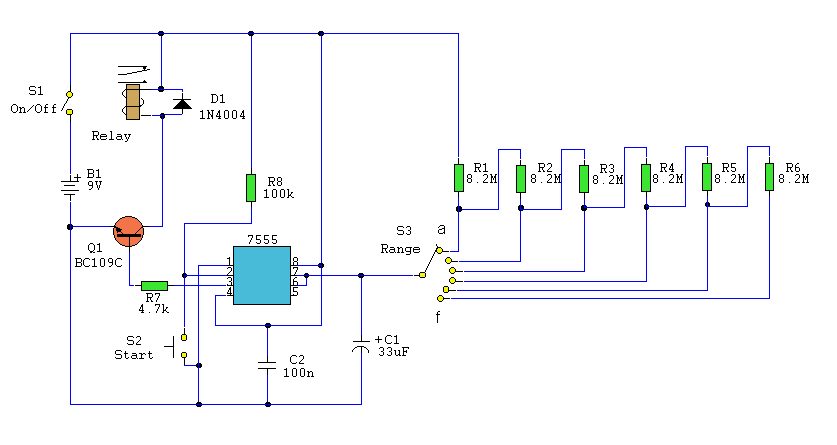

tidak sederhana untuk membangun, sederhana untuk membuat, terlalu rumit di sini. Namun Anda harus menggunakan jenis CMOS pewaktu 555 ditunjuk 7555, timer 555 normal tidak akan bekerja di sini karena nilai-nilai resistor. Juga kapasitor jenis kebocoran rendah harus digunakan untuk C1, dan saya akan sangat menyarankan jenis Bead Tantalum. Beralih 3 menambahkan sebuah resistor tambahan secara seri ke rantai waktu dengan rotasi masing-masing, periode waktu kita didefinisikan sebagai: - Waktu = 1,1 C1 x R1 Perhatikan bahwa R1 memiliki nilai 8.2M dengan S3 pada posisi "a" dan 49.2M di posisi "f". Ini setara dengan hanya singkat dari 300 detik untuk setiap posisi S3. C1 dan R1 melalui R6 dapat berubah untuk jangka waktu yang berbeda. Output arus dari Pin 3 dari timer, diperkuat oleh Q1 dan digunakan untuk menggerakkan relay.




Parts List:
9 volt relay coil dengan c / o kontak (1)
S1: On / Off (1)
S2: Mulai (1)
S3: Rentang (1)
IC1: 7555 (1)
B1: 9V (1)
C1: 33uF CAP (1)
Q1: BC109C NPN (1)
D1: 1N4004 DIODA (1)
C2: 100N CAP (1)
R6, R5, R4, R3, R2, R1: 8.2M RESISTOR (6)
R8: RESISTOR 100k (1)
R7: 4.7K RESISTOR (1)
