Skema Audio Compressor Bagian 3

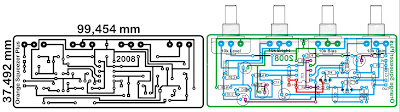

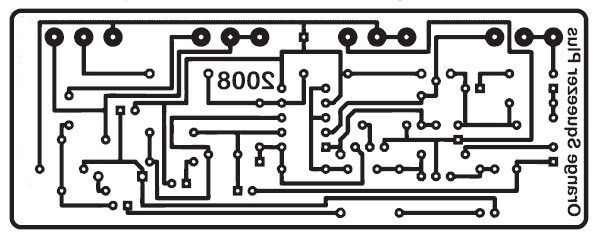

Kali ini masih seputar audio compressor,dalam postingan ini kami beri judul audio compressor bagian 3.Gambar merupakan project dari Dan Armstrong/Mods oleh Mark Hammer/Layout oleh Big Louis.
Efek compressor modifikasi yang disertai pengaturan compression/gain, level peninggi output dan kompensasi brightness atau kecerahan suara.






Daftar komponen:
Resistor
R1 82k
R2 4m7
R3 470k
R4 2k4
R5 470k
R6 390k
R7 470k
R8 6k8
R9 220k
R10 100k
R11 1k5
R12 10k

Capasitor:
C1 47n
C2 47n
C3 2n2
C4 4u7
C5 4u7
C6 4u7
C7 4u7
C8 2u2
C9 4u7
C10 47p
C11 680p
C12 10n

Potensio:
LEVEL 10k
GAIN 10k
BIAS 10k
BRIGHT 10k

Dioda:
D1 1N4148
IC1 4558
J1 Jumper
J2 Jumper
J3 Jumper
Fet:
Q1 2N5457
Q2 2N5457
